Als Partner und Repräsentant international führender Anbieter von Test- und Inspektionslösungen für die Elektronikfertigung versorgt ATEcare seine Kunden vor allem mit AOI-, SPI- und AXI-Systemen, elektrischen Testsystemen und Videomikroskop-Systemen. Zudem gehören Materialmanagement-Systeme zum Produkt-Portfolio. Dazu bietet ATEcare Dienstleistungen wie Schulungen, Wartung, Kalibrierung, Programmierung, Support sowie Test-Services an. Außerdem werden auf Wunsch ältere Systeme generalüberholt, die von den ursprünglichen Herstellern nicht mehr unterstützt werden.

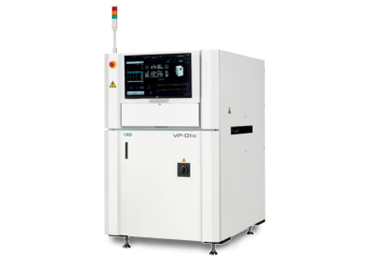

3D-SPI-System Omron CKD VP-01G

Das Inline-3D-SPI-System CKD VP-01G von Omron ermöglicht die automatische 3D-Inspektion des Lotpastenauftrages auf Leiterplatten, wodurch Fehler und Abweichungen frühzeitig erkannt, der Druckprozess unter Kontrolle gehalten und die Qualität der nachfolgenden Produktionsschritte erhöht wird.

Das fortschrittliche 3D-Messverfahren des Systems erkennt nicht nur Vorhandensein, Versatz und Flächeninformationen, sondern auch zu geringes Volumen sowie fehlerhaft ausgeprägte Profile der aufgetragenen Lotpasten-Portionen. Diese Technologie ermöglicht es zudem, neben Lotpaste auch Klebepunkte zu inspizieren. Ein weiteres Alleinstellungsmerkmal des Systems ist die Funktion "Multiple Resolution Switch", mit der es automatisch und flexibel zwischen der Standard-Auflösung, einer hohen sowie einer sehr hohen Auflösung umschalten kann. Auf diese Weise kann in jedem Bereich der Leiterplatte jeweils der beste Kompromiss zwischen Inspektionsgeschwindigkeit und Inspektionsgenauigkeit eingestellt werden.

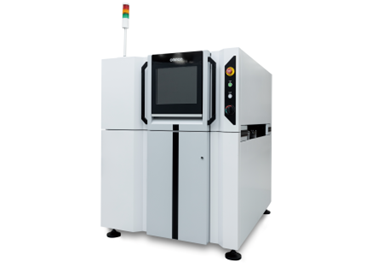

3D-AOI-System Omron VT-S1080

Das 3D-AOI-System VT-S1080 von Omron ermöglicht die automatische 3D-Inspektion von Bauelementen, Lötstellen und Freiflächen auf bestückten Leiterplatten. Dazu verwendet es einen speziellen Messkopf mit innovativer Multi-Direction-/Multi-Color-Beleuchtung, vier DLP-Projektoren mit verschiedenen Streifenmustern für schattenfreie 3D-Vermessung mittels Micro-Phase-Shift-Moiré-Verfahren sowie zusätzliche Seitenkameras zur Erhöhung der Prüftiefe (z.B. bei verdeckten Lötstellen an Steckern). Seine KI-basierte Bildanalyse-Software sorgt für verlässliche und prozesssichere Inspektionsergebnisse. Prüfprogramme können mittels der KI-basierten Auto-Programmierung schnell und einfach erstellt werden.



Videomikroskop-Inspektionssystem Inspectis

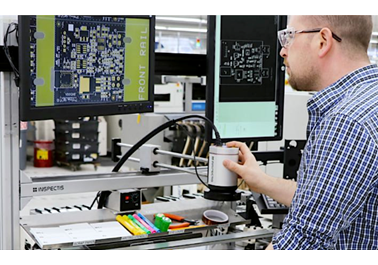

Das Inline-Videomikroskop-Inspektionssystem von Inspectis ermöglicht die stichprobenmäßige manuelle Nachkontrolle von bestückten Leiterplatten in der Fertigungslinie.
Es basiert auf einer hochauflösenden 4K-Videokamera mit UHD-Auflösung, die an einem XY-Translationssystem zur präzisen Positionierung über der Leiterplatte montiert ist.

Das Live-Videobild wird auf einem Monitor über dem Band angezeigt. Per Knopfdruck können Details auf der Baugruppe mittels motorisiertem optischem Zoom bis zu 30-fach vergrößert dargestellt werden. Die integrierte Autofokus-Funktion sorgt dafür, dass die inspizierten Objekte im gesamten Zoom-Bereich immer automatisch scharfgestellt werden. Mit Hilfe zusätzlicher Makrolinsen kann die Vergrößerung auf das bis zu 192-Fache gesteigert werden. Zum System ist eine Software erhältlich, mit der die aufgenommenen Bilder abgespeichert, vermessen, beschriftet und in Prüfberichte eingebunden werden können. Auch Videos von der Inspektion können damit aufgenommen werden.
